製品情報

マリン防火水槽(耐震性貯水槽)

概要

マリン防火水槽は、地表面下0.3mから最大2.0mまでの地下空間に設置可能で、公園や駐車場、建物のエントランス、道路などの地下空間を有効に活用する事ができます。プレキャストコンクリート製の箱型RC部材を組み合わせて、PC鋼材で連結した構造は耐久性に優れています。

写真

マリン防火水槽絵1   マリン防火水槽 KCガード

特徴



  1. 財団法人 日本消防設備安全センターによる認定
    同センターの二次製品防火水槽認定規程及び二次製品耐震性貯水槽関係基準に基づく型式認定を受けています。空地荷重用(q = 10kN/m2)と交通荷重用(T-20,T-25)を用意致しておりますので、あらゆる場所での使用が可能です。
  2. KCガード(内包袋)との併用により耐震性も確実
    マリン防火水槽はKCガード使用による画期的な防水工法を採用しています。KCガードとはマリン防火水槽のために株式会社クラレと共同開発した素材を使用した防水内包袋の名称です。従来の目地コーキングや樹脂注入、内空面への防水材塗布工法などと比較して短時間に施工が可能です。
    ※オプションとしてKCガードを省略することも選択できます。
  3. 一体化ピット
    ピット分離型と比べ漏水の心配がなく、施工も迅速に行うことができます。
  4. 水槽の容量が自在
    ブロックの組み合わせにより貯水量を10m3単位で増減できます。(タイプAは除く)ピットの数も1ピットタイプと2ピットタイプの2種類から選べます。
  5. 2次製品だから工期短縮
    ブロック据付けから防水工事までわずか2日で施工可能。ムダな経費がかからず経済的です。

KCガード(内包袋)

マリン防火水槽・マリンかぶせーるでは、漏水対策として画期的なKCガードを採用しています。多層特殊樹脂で作られたKCガード(内包袋)は、長期耐久性、耐候性、耐アルカリ性に大変優れています。KCガードは水槽内壁面の形状に合わせ(注1)製袋されているため、取り付け後は水槽と一体化した二重構造となり、耐震性をより確実なものにしています。また、内空の色は水質の確認が容易なマリンブルーです。
 (注1):マリンかぶせーるの場合は現地にて採寸したオーダーメイドとなります。



マリン防火水槽 KCガード   マリン防火水槽絵4

規格寸法



●Type A 二次製品防火水槽

マリン防火水槽規格寸法図 タイプA 40型



●Type B 二次製品防火水槽・二次製品耐震性貯水槽

マリン防火水槽規格寸法図 タイプB 40型

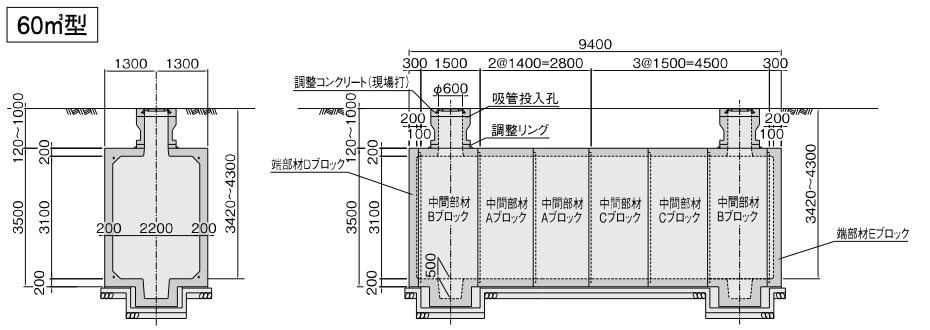

マリン防火水槽規格寸法図 タイプB 60型



マリン防火水槽規格寸法図 タイプB 100型





●Type C 二次製品防火水槽・二次製品耐震性貯水槽



マリン防火水槽規格寸法図 タイプC 40型



マリン防火水槽規格寸法図 タイプC 60型



マリン防火水槽規格寸法図 タイプC 100型





防火水槽区分







貯水量別 数値一覧表

マリン防火水槽貯水量別数値一覧表1(TypeB)



マリン防火水槽貯水量別数値一覧表2(TypeC)



※注1 2段書きの上段は1ピット仕様、下段の数値は、2ピット仕様です。
※注2 最大土被り時の値です。
※注3 参考重量は、Ⅰ・Ⅱ・Ⅲ型 共用です。

施工手順

マリン防火水槽は、基礎コンクリート養生完了後、本体組立工、防水工事まで2日間あれば施工可能です。特にKCガードによる内空防水工事は、在来工法に比べ短時間で確実な防水を再現します。



マリン防火水槽 施工手順写真
