製品情報

RCボックスカルバート

概要

RCボックスカルバートは、全国ボックスカルバート協会「プレキャストボックスカルバート 設計・施工マニュアル」及び、社団法人日本道路協会「道路土工・カルバート工指針(平成22年3月)」に基づいて設計されており、自動車荷重T-25に対応しています。

写真



ボックス写真1   ボックス写真2

特徴



  1. 全国ボックスカルバート協会型、富山県コンクリート製品協会型、オリジナル型など、多種多数を取り揃えております。また、カタログに記載されていないサイズに関しても検討させていただきます。御相談ください。
  2. 活荷重T-25、土被り0.2m~3.0m(または、1.5m)を標準的な条件として設計されています。
    土被りが小さい(大きい)、特殊な荷重や条件で施工される場合などは、改めて構造計算などの再検討が必要となります。御相談いただければ、弊社にて必要な検討を行い、安全な製品を御提案させていただきます。
  3. コーナー部、開口部、開渠や桝などへの接続部(止水板などの端部加工)、地覆部などの加工ができます。また弊社では、ボックスカルバートの配列図などを作成し、現場に合わせた製品加工設計に御協力させていただきます。
  4. PC鋼より線を使用する「緊張連結タイプ」と、フランジ金具と高力ボルトを使用する「ボルト連結タイプ」があります。現場や設計の仕様・状況に合わせて、その他の連結方法も検討致しますのでどうぞ御相談下さい。
  5. クレーン等での施工が不可能な狭所での現場でも、「リフトローラー工法」や「スライダー工法」により施工が可能になりました。

寸法



●製品寸法図

ボックス寸法図



ボックス寸法表1(300~500)

注:備考欄の◎印は、富山県コンクリート製品協会型です。



ボックス寸法表2(600~1000)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表3(1100~1400)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表4(1500~1700)

  注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表5(1800~2000)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表6(2100~2300)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表7(2400~2600)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表8(2700~2900)



ボックス寸法表9(3000)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表10(3100~3300)

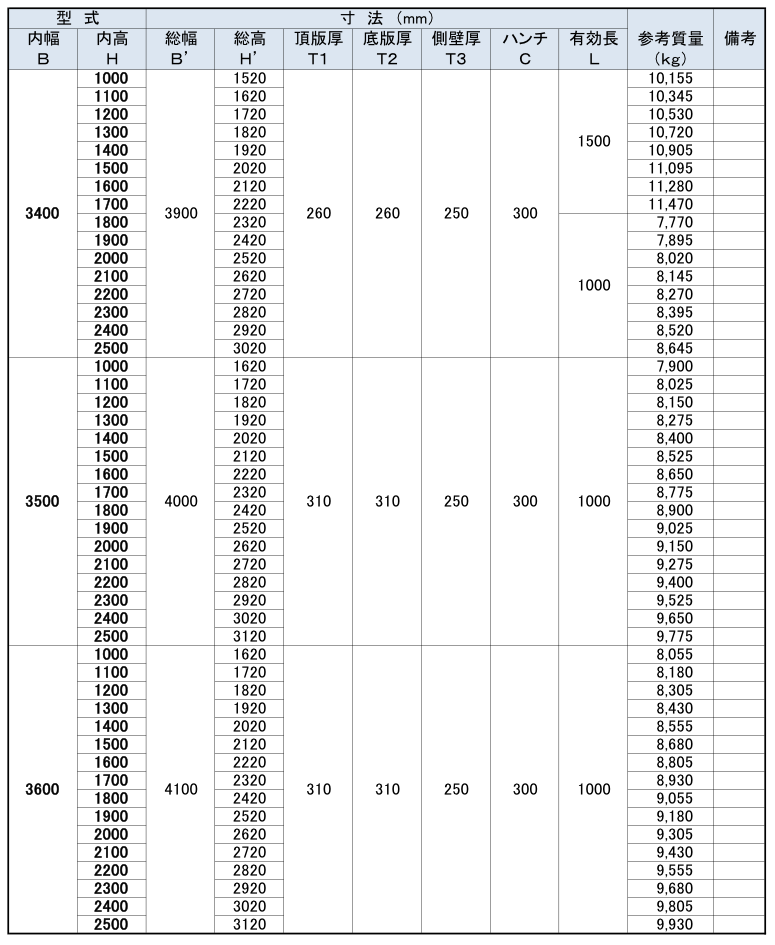

ボックス寸法表11(3400~3600)

注:備考欄の○印は、全国ボックスカルバート協会規格です。



ボックス寸法表12(3700~3900)



ボックス寸法表13(4000~4200)



ボックス寸法表14(4300~4500)



ボックス寸法表15(4600~4900)



ボックス寸法表16(5000)
