フリュームウォール(L型水路壁) Sタイプ

概要

比較的高さの小さいオープン水路の側壁部をプレキャスト化した製品で、底版部を現場打鉄筋コンクリートとし、製品から突き出た鉄筋と現場配筋によって製品と底版を連結します。

写真

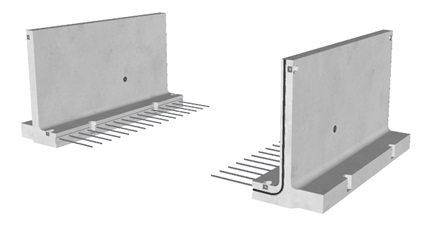

フリュームウォール写真3(S Type)

特徴

  1. インバートを現場打ちにすることにより、水路断面を自由に選定することができます。
  2. 左右の側壁高の違いや縦断勾配の変化等、用途に応じて様々な組み合わせが可能です。
  3. 従来の現場打ちコンクリート水路と同じ機能を短時間で得ることができます。
  4. 浮力抑制に対して対応可能です。
  5. 既設護岸、L型擁壁やブロック積擁壁の対岸に、フリュームウォールを設けることもできます。
  6. リフトローラ工法に対応しており、直接据付けが出来ない狭所での施工も可能です。
  7. 現地条件に合わせて、側壁厚や底版厚を検討(計算)します。

製品規格



●Sタイプ ・・・比較的高さの小さいL型水路壁

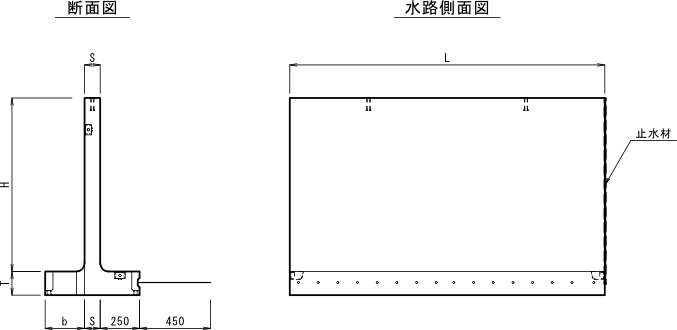

フリュームウォール Sタイプ 図

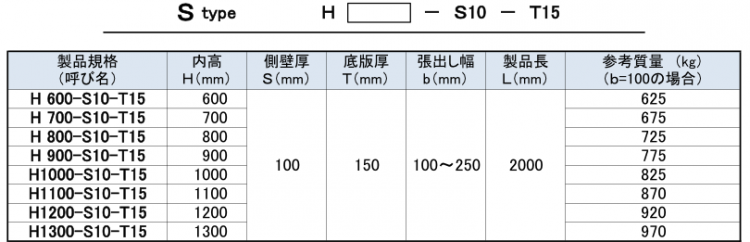

フリュームウォール Sタイプ寸法表
