TNKフリューム【浮力対応型】(用水タイプ・排水タイプ)

概要

等厚形状のプレキャスト水路で、浮力抑制を目的として張出しを設けている製品です。用水タイプと排水タイプがあります。

写真

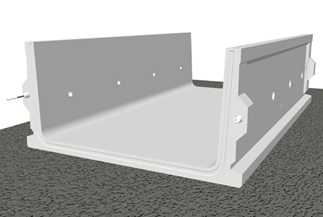

TNKフリューム写真1

特長

  1. 浮力対策として、底版部張出しを設けています。(H300・H400・H500は張出50mmが標準。H600は張出なしの設定が可能)
  2. 用水タイプと排水タイプがあります。

製品規格

【H300・H400・H500】

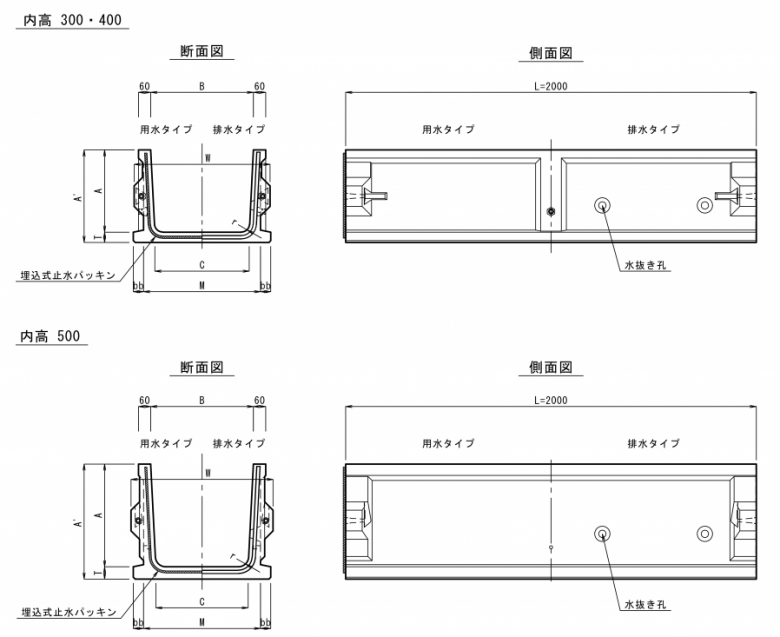

 ●製品寸法図

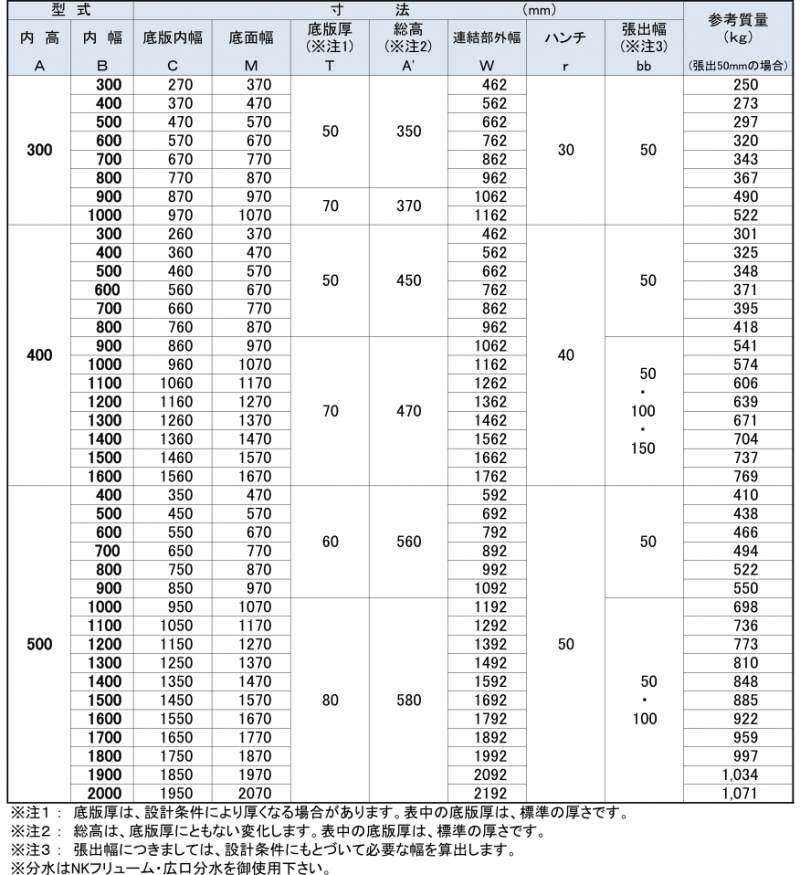

 ●製品寸法表




【H600】

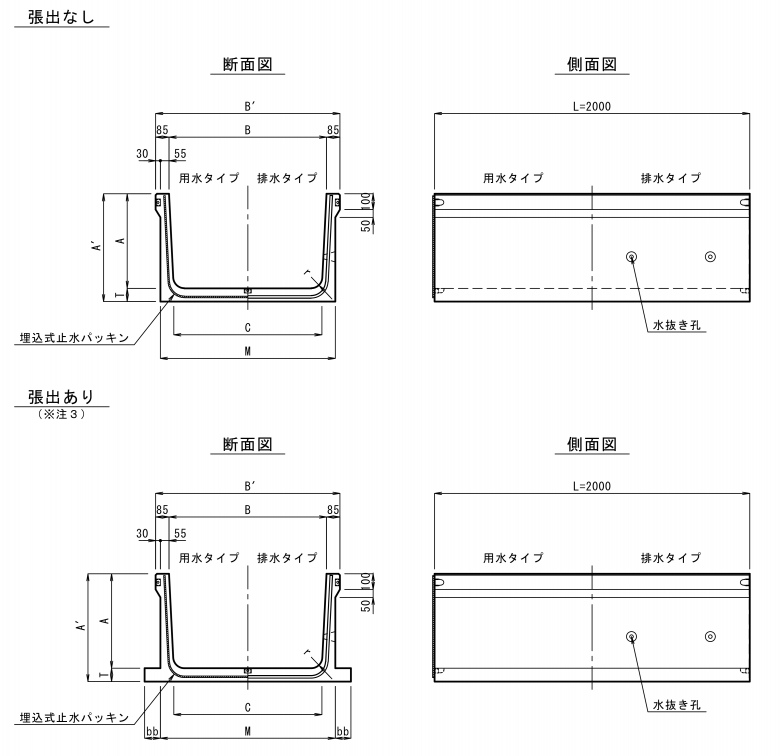

 ●製品寸法図

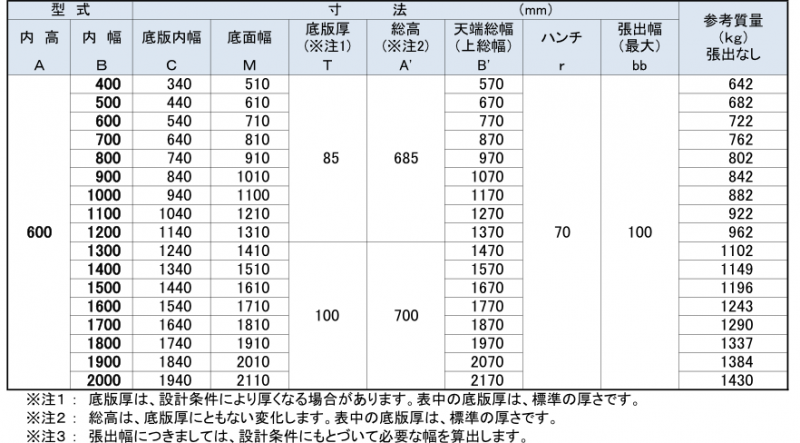

●製品寸法表

センターホールピン工法

【 H300・H400・H500 】(H600は除く)

 センターホールピン工法は、ジョイントピンに貫通穴を設けて、ボルトによる締め付け連結と位置合わせをを同時に可能とした工法です。

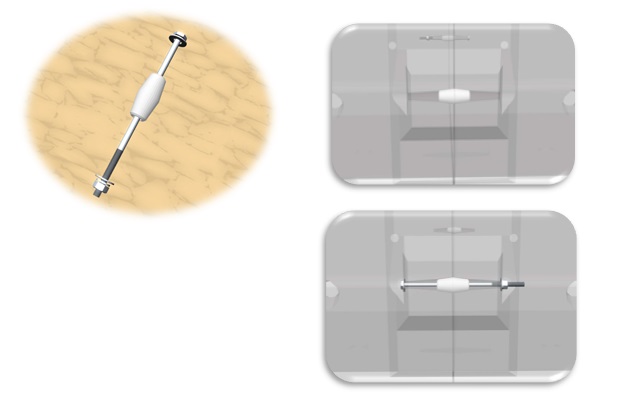

TNKフリューム センターホールピン画像
